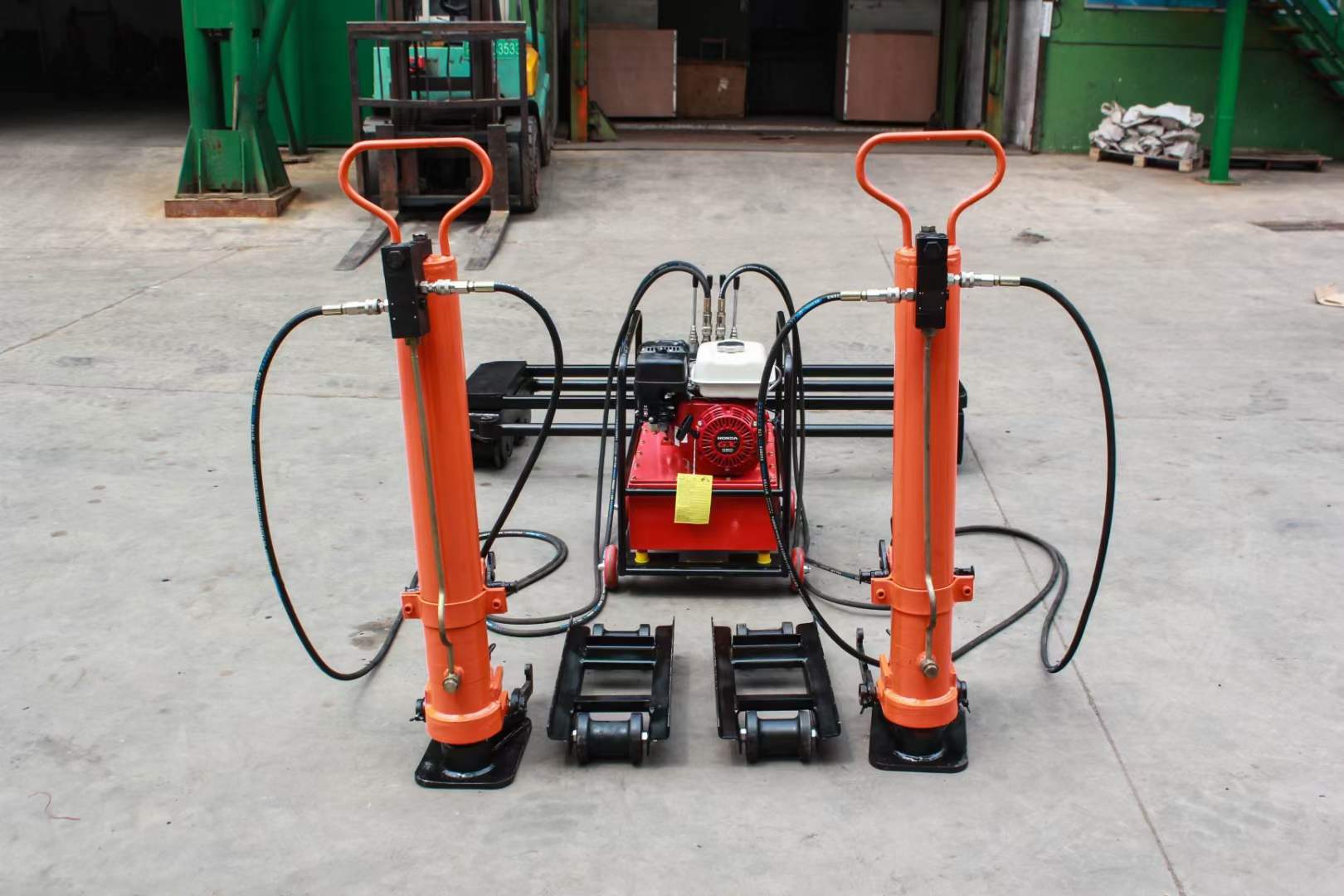

YCQBJ-2型 道岔鋪換機組

　　YCQBJ-2型道岔鋪換機組，是鐵路線路大、中修及道床維護的起道、撥道專用設備，適用于43㎏/m～75㎏/m鋼軌線路起道、撥道作業，既能抬高又能調整道床/鋼軌水平作業。具有工作效率高，操作簡單、輕便，可在鋼軌上推行，減輕體力勞動，安全可靠、適用范圍廣等特點。

　　工作原理

　　本機由汽油機驅動，經過減速箱帶動齒輪泵工作，產生液壓能，通過液壓油缸帶動支腳上、下運動，經過托板把鋼軌與油缸固定到一起，即實現起道功能。在油缸傾斜時，使油缸與鋼軌產生角度，讓油缸伸縮，即實現撥道作業。

TEL：0537-2255800 / 400-691-2018

　　使用方法

　　1. 檢查各緊固件是否牢固，如有松動，要先進行緊固后，再進行作業，確保機具安全使用。

　　2、在使用前，應向油箱內注入約3/4～4/5處(約30升)清潔的液壓油，根據本地的氣候條件和季節不同，一般規定夏季選用68#，冬季選用46#，在使用中發現油量不足時，應補充液壓油。

　　3.內燃發動機是本機具的動力源，在使用前，應首先閱讀內燃發動機使用說明書，熟悉注意事項和操作方法，確保機器正常運轉和延長使用壽命。

　　4、多路閥內設有溢流閥，出廠時系統壓力已經調好，不需調整，若需調整，壓力不許超過16MPa。

　　5、使用前應首先檢查液壓油是否充足，并扳動多路閥操縱手柄，檢查各個部分單獨動作是否正常。應熟悉換向閥方向(按指示牌)，保證正確操縱。

　　6、起道、撥道作業工作程序：

　　6.1將起撥道機用運輸小車或人工用撬棍將機具運輸到作業地點。按布置要求先將液壓泵站放到枕木中心位置。再將起道機放到需要起道的鋼軌下，具體操作方式如下：

　　6.1.1先將起道機放到需起道的鋼軌的下面，再將軌底固定檔和托板面完全與鋼軌底接觸，如空間足夠，將軌底鎖緊裝置夾緊（將鎖緊塊的斜面與軌底面接觸，用六角螺母鎖緊），如空間不夠，用軌頭夾緊裝置夾緊（將軌頭夾緊裝置從上面接放到撥道鎖緊裝置處，輕用力向下壓即可）。

　　6.1.2待安置好起道機后，用高壓膠管將起道機與多路換向閥連接到一起(換向閥前、后為一路)，將啟動內燃發動機，使其空載運行1～2min，檢查各部件工作是否正常。

　　掌握多路閥上的各手柄控制項目及方向，扳動手柄活塞桿伸出，以實現起道作業。

　　6.2 撥道作業：

　　6.2.1若需要左撥道，將起道機向左傾斜，將撥道鎖緊裝置鎖緊，軌底鉤鎖緊裝置進行鎖緊，鋼軌軌底完全落入托板中的限位槽下即可。

　　6.2.2若需要右撥道，將道起道機向右傾斜，將撥道鎖緊裝置鎖緊，軌底鉤鎖緊裝置進行鎖緊，鋼軌軌底完全落入托板中的限位槽下即可。

　　掌握多路閥上的各手柄控制項目及方向，扳動手柄活塞桿伸出，以實現撥道作業。

　　6.3起、撥道作業完成，扳動控制手柄，待支腳完全收回；將內燃發動機熄火，即可推行或搬運到下一個作業點。

　　6.4如果需要下道，將機具放在建筑限界外的安全位置即可。

　　7、在搬運時要避免磕碰，以防設備變形而不能運動自如。8、應始終保持外露的活塞桿處于清潔狀態；不要碰到油管。
